Pump feed expansion tank 시스템
예제
(PLC Web 베이스 제어)
[터치스크린 감시제어 및 인터넷 원격 감시 제어 기능 부가]
★ 당사에서는 각종 기술적인 문제에 대한 해답을
드립니다. 아래의 예제외에 필요한 시스템에 대한
다이아그램을 작성하여 보내주시면 상응하는 제어시스템을 제작하여 드립니다.
CODE NR. :
XPT35-3002HPi 상세 도면 다운로드
Equipment : Existing Tank shell, pressure pump, Solenoid valves, pressure sensors
load cell, balancing valves
장비구성 : 기존 탱크, 가압펌프, 전자변, 압력센서, 로드셀 ,발란싱 밸브
기능설명:
|
저장탱크( 기존 탱크도 사용가능)에 저장된 난방수를 난방관 열팽창시에 전자변이 자동으로 열리면서 배관내부의 압력을 낮추어 주며 반대로 압력이 하강시에는 이를 가압 펌프가 즉시 필요한 양만큼의 난방수를 주입함으로서 정확한 압력을 항시 일정하게 유지시킬 수 있는 최 첨단 시스템이다. 이러한 성능을 유지하기 위하여는 고기능의 디지털 제어기가 필요한데 여기서는 32비트 개방형PLC를 사용하였다. |
System release pipe pressure by opening solenoid valve to meet the desired pressure and the pump feed the stored water to the pipe line by detecting the pressure drops when the pipe temperature fall down. thus the system keeps the constant pressure in the heating circuit.
To have such precise function we need high quality digital controller like 32bit open PLC unit.
|

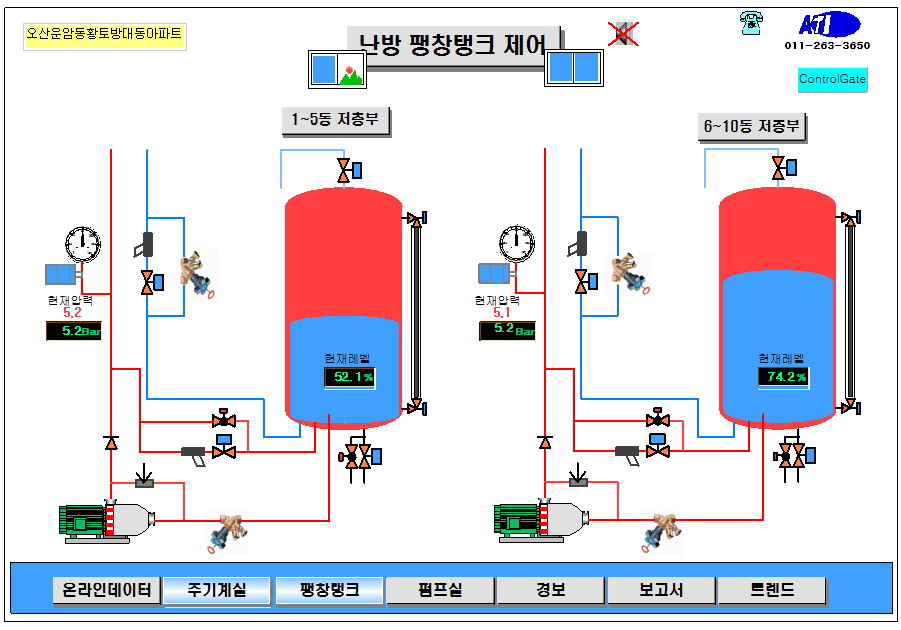

예제: 오산운암동 황토방대동아파트 자동제어에 삽입된 화면
Control
equipment (제어 기기 명세:시스템당)
|
1 |
압력 탱크
|
1
|
가압펌프 |
3
|
압력센서 |
|
6 |
발란싱밸브 |
4
|
솔레노이드 밸브 |
1
|
로드셀 |
|
2
|
볼 밸브
|
1
|
디스크 체크밸브
|
1
|
스트레나
|
|
3
|
발란싱 밸브
|
1
|
미세 조정밸브
|
2
|
압력계
|
|
1
|
레벨계(마놈메터)
|
|
|
|
|
|
|
|
|
|
|
|
* 시스템 특징: 정밀 제어가 가능하고 잔고장은 물론 큰 고장이 전혀 없어 유지
보수 비용이 전혀없다.
* 프로젝트 설명:
본 프로젝트는 고장난 1000리터 짜리 밀폐식 난방팽창탱크를 보수 하기위하여
질소[N2]가스를 충전하는 과정에서 브래더(고무튜브)의 파열을 확인하고 교체
하고자 하였으나 납품회사는 이미 도산하고 백방을 뒤져봐도 같은 규격의 블래
더를 구할 수 없어 새로운 제품으로 설치 시도하였으나 기존 탱크의 철거 및
신규 설치에 예산은 물론 장소가 협소하여 공사에 난점이 많았다.
이에 최 첨단 지역난방 자동제어 시스템을 설치한 ATI 사에 의뢰하여 추전받은
방법이 기존의 PLC 시스템에 접속하는 펌프 가압식의 팽창탱크를 설치할 것을
제안받고 원래 교체 예산의 1/2 값에 최 첨단 시스템을 설치하게 된 경우로
반방시에 미세한 압력조절이 가능하고 이 모든 것을 중앙 감시반의 PC 모니터
에 표시 되며 압력 설정및 감시기능을 할 수 있고 인터넷으로 원격 조정이 가능
하도록 하였다.
----------------------------------------------------------------------------------
/
